電気の現場に配属されて制御盤を初めて開けたとき、あまりの配線の多さに「どこから手をつければいいのかわからない…」とパニックになった経験はありませんか？
学校の理科で習った「乾電池と電球」なら簡単に理解できたのに、現場の回路になった途端に難しく感じてしまうのは当然です。
しかし、どれほど複雑に見える制御盤でも、電気回路の基本的な仕組みは学校で習ったことと何一つ変わりません。
この記事では、20年以上の現場経験をもとに、学校の知識を現場の実務に落とし込む「3つの分解思考」と初心者が陥りがちな勘違いを分かりやすく解説します。
複雑に見える現場の制御盤も、すべて「電源」「負荷」「その他（配線・スイッチ）」の3つに分解すればスッキリ理解できます。
最初から難しい配線追いや図面読解をする必要はありません。まずは端子記号（RSTやUVWなど）をヒントに「3つの要素」を見分けられるようになることが、現場で制御盤の苦手意識をなくす最大のコツです。
✅なぜ現場の制御盤は「学校の理科」より難しく見えるのか？
✅複雑な回路を「電源・負荷・その他」の3つに分解する思考法
✅現場で試せる！端子記号（RST・LN・UVWなど）から3要素を見つける方法
✅電気初心者が現場で陥りやすい4つの勘違い
⚠️作業時の最重要安全ルール
・通電中の厳禁： 部品の交換や抵抗・導通の測定は、必ず機器の電源を切って（ブレーカーを落として）行ってください。
・設定の確認： テスター等の計測器を使う際は、測定対象に合わせた正しいレンジ（電圧・抵抗など）になっているか必ず確認してください。
➕ 【重要】ご一読ください：安全上の注意と免責事項（タップで展開）
この記事の内容は、あくまで筆者の20年以上の経験に基づく一般的な知識と手順を紹介するものです。
電気工事や保守作業には、感電・火災・機器の破損といった重大な危険が伴います。実際の作業は、必ず自己責任で、関連法規と安全規則を厳守して行ってください。
また、資格が必要な作業は必ず有資格者が行ってください。
当ブログの情報に基づいて生じたいかなる損害・事故についても、当方は一切の責任を負いません。
① 電気回路の基本は学校で習ったことと変わりない
「制御盤の中には端子台やリレー、ブレーカーがたくさんあって、どこが回路の基本なのかすら見失いそうです…。」
「目に見える部品の多さに惑わされないでくださいね。どんなに巨大な制御盤でも、電気回路の目的と基本構造は学校で習った『乾電池と電球』と全く同じなんです。」
複雑に見える制御盤も、本質は「電池と電球」と同じ
現場にある複雑な制御盤も、電気回路としての本質は学校の理科で習った「電池と電球」の仕組みと何一つ変わりません。
なぜなら、どれほど高度な産業用機械であっても、電気回路が存在する目的は「電気エネルギーを別のエネルギーに変換して利用すること」ただそれだけだからです。
- 電気 ➔ 光エネルギー（表示灯、LED照明）
- 電気 ➔ 運動エネルギー（モーター、ファン）
- 電気 ➔ 熱エネルギー（ヒーター）
- 電気 ➔ 磁気エネルギー（電磁接触器、リレーの操作コイル）
電気を流すことで内部の電磁石（操作コイル）を働かせ、スイッチを自動でON/OFFさせる制御部品のことです。「電気の力で動く自動スイッチ」とイメージすると分かりやすいです。
現場の機器はパーツが多く見えますが、「電気を流して何かを動かす（変換する）」という目的はすべて共通しています。

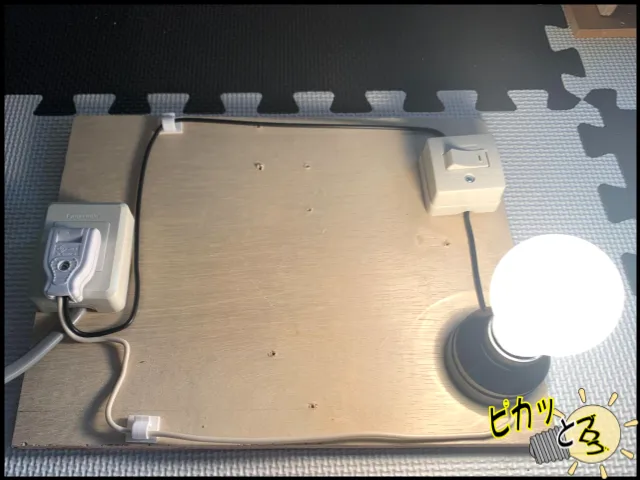

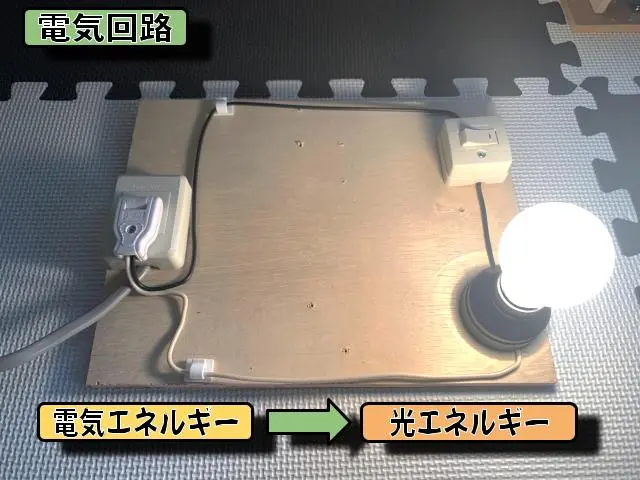

次の写真を見てください。これは、現場の複雑な制御盤の回路を、極限までシンプルに削ぎ落として再現した実験モデルです。
（筆者撮影）自作電気回路写真
一見するとシンプルな模型ですが、工場で稼働している巨大な制御盤も、この写真と同じ「電気を流してエネルギーを変える回路」がいくつも集まっているだけなのです。
まずは「どんなに線が多くても、やっていることは電池と電球と同じだ」と意識することからスタートしましょう。
回路を構成するのはたったの「3要素」だけ
制御盤の中をスッキリ整理して理解するためには、すべての部品を「電源」「負荷」「その他（配線・スイッチ）」の3つの要素に分類して考えるのが鉄則です。
盤内には何十個もの部品が並んでいますが、役割で分けると必ずこの3つのどれか1つに当てはまるからです。要素を3つに絞ることで、頭の中の整理が一気に進みます。

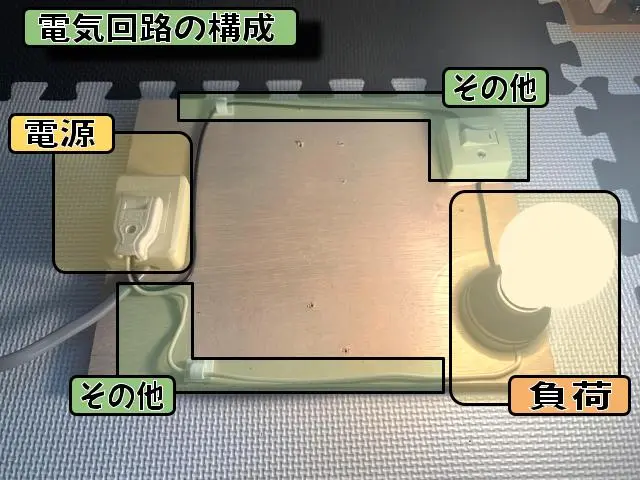

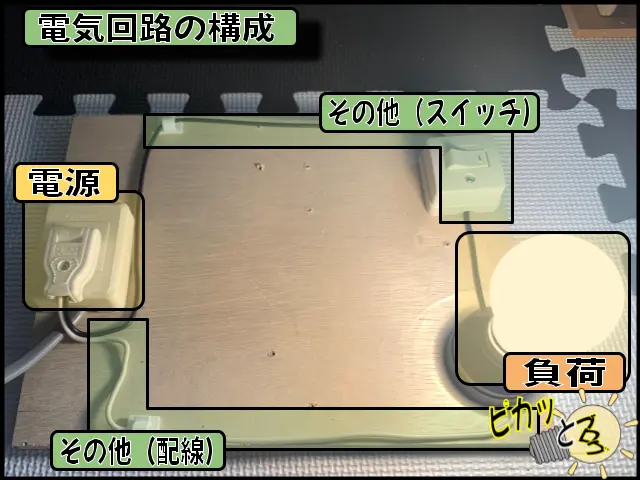

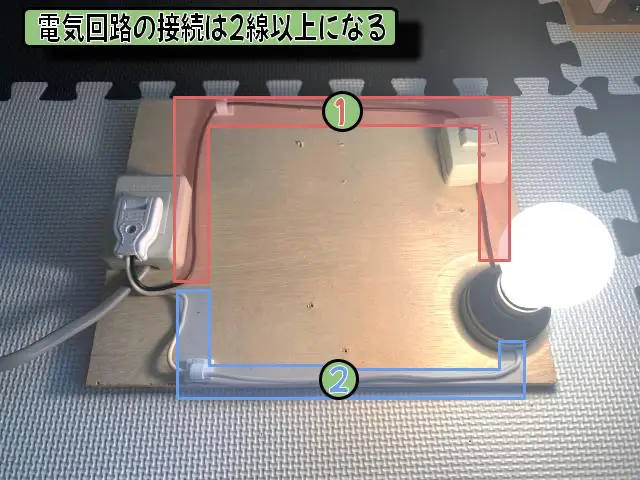

先ほどの実験モデルを「3つの要素」で色分けして分解してみます。
（筆者撮影）自作電気回路の構成説明
| 要素 | 現場での役割 | 身近な例・制御盤での例 |
| ① 電源 | 電気エネルギーを供給する源 | コンセント、バッテリー、スイッチング電源（DC24V） |
| ② 負荷 | 電気を消費して別エネルギーに変える機器 | 電球、モーター、リレーの操作コイル、ブザー |
| ③ その他 | 電源と負荷をつなぎ、回路を制御するもの | 電線、端子台、スイッチ、リレーの接点 |
工場の電源（交流100Vや200V）を、制御機器（センサーやリレーなど）が安全に動作する直流の「DC24V」に変換してくれる装置のことです。
電流を流したり遮断したりする「内部の金属パーツ（スイッチの接触部）」のことです。電気が流れるとくっつき、切れると離れる仕組みになっています。
▼ リレーの仕組みや接点の動きをもっと詳しく知りたい方はこちら
盤内の配線追いで迷ったときは、「いま見ているパーツは『電源』『負荷』『その他』のどれだろう？」と分類してみてください。
「複雑な盤内も、たった3つの要素で構成されている」という視点を持つことが、現場でパニックにならずに回路を読み解く第一歩になります。
② なぜ、実際の盤内は理解しにくいのか？
「『電源・負荷・配線』の3つでできているのはわかりました。でも、実際の制御盤を開けるとなぜあんなにゴチャゴチャして見えてしまうんでしょうか？」
「いい質問ですね！実は、初心者が現場の盤内で混乱する原因は『配線の多さ』そのものではなく、特有の配線ルールに理由があるんです。」
混乱する原因①：回路（ループ）が「盤の外」へ飛び出している
現場の回路が難しく見える最大の理由は、スイッチやモーターなどの負荷の多くが「盤の外（現場の機械側）」にあり、回路が盤の中だけで完結していないからです。

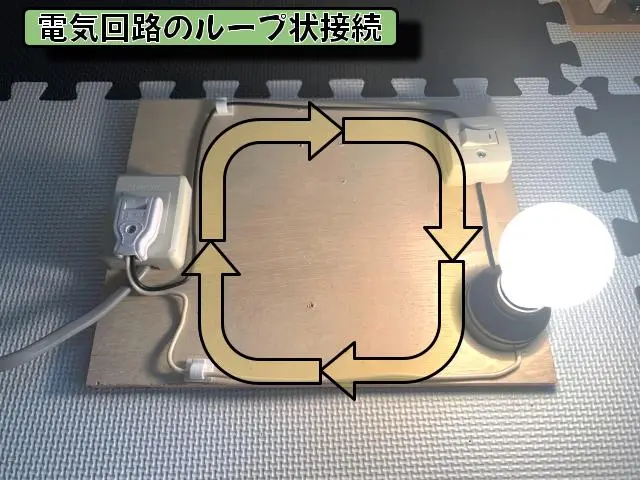

学校の理科では、電池と電球が1つの机の上で「1対1の綺麗なループ」を作っていたため、簡単に電気の流れを追えました。
しかし実際の制御盤は、電気の目的地ではなく単なる**「中継基地」**に過ぎません。目の前に並んでいるのは外へ向かう電線や端子台ばかりで、電気の流れが盤の外へ飛び出しているため、盤の中だけを覗き込んでも回路が繋がって見えないのです。
混乱する原因②：途中にいくつものスイッチ（接点）が挟まっている
もう一つの理由は、電源と負荷をつなぐ配線の途中にリレーやタイマー、ボタンなどの「接点（スイッチ）」が何重にも挟まっていることです。
理科の実験なら「スイッチONで電球がつく」という単純な構造ですが、現場の自動制御回路では「Aが動いたらBが入り、3秒後にCが切れる」といった複雑な条件を組んでいます。
そのため、1つの負荷を動かすために何個もの接点を経由して配線が伸びています。
現場で配線を追うときは、「ただの1本の線」を追うのではなく、「途中にどんなスイッチ（接点）が挟まっているか」を意識しながら見ることが重要になります。
③ どうやって理解すればいい？（現場で試せる小さな「成功体験」）
「3つの要素は分かりましたが、実際に盤を開けたとき、自分に何が理解できるのか不安です……。」
「最初からすべての配線を理解する必要はまったくありません！まずは端子に書かれた『文字（記号）』をヒントに、パーツを特定する体験から始めてみましょう。」
盤内で試せる！「記号」から3つの要素を見つける
制御盤を開けたとき、いきなり複雑な配線を追いかける必要はありません。
端子台や機器に印字されている「端子記号」を見るだけで、「あ、ここは電源だ！」「これは負荷へ行く線だな！」と一目で特定できるようになります。
まずは現場で次の記号を探すという、小さなアクションから試してみてください。
現場で探してみよう！「記号」でわかる電源と負荷の具体例
実際の現場で制御盤を開けたとき、初心者でもすぐに見つけられる代表的な端子記号を紹介します。
1. 「電源」を示す端子記号を探す
盤内の端子台やブレーカーに次の文字が書かれていたら、そこは電気の供給元（電源）です。
- R・S・T または L・N
- 盤の外から入ってくる交流（AC）の一次電源端子です（RSTは三相200Vなど、LNは単相100Vなど）。
- P・N または ＋・−
- スイッチング電源から出力される直流（DC）の電源端子です（Pや＋がプラス、Nや−がマイナス）。
- 24P・24N（または P24・N24）
- 現場でよく使われる「DC24V」の電源ラインを示す記号です。
「この端子から盤全体に電気が配給されているんだな」と分かるだけで、大きな第一歩です。

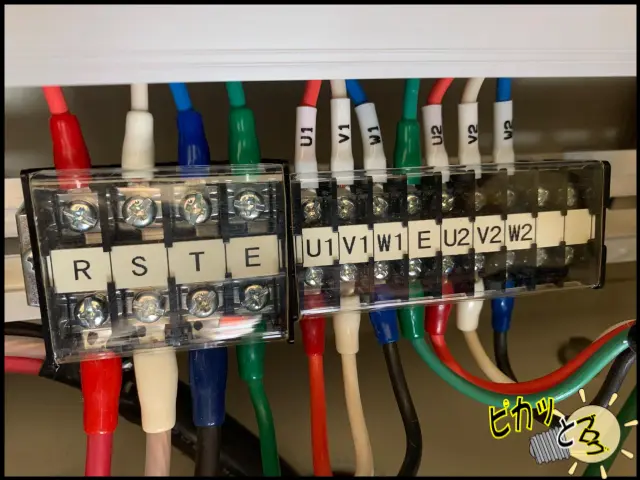

（筆者撮影）端子台RSTはモーター配線
2. 「負荷」をつなぐ端子記号を探す
盤の底面付近にある端子台で、次の文字を探してみましょう。
- U・V・W
- 盤の外にある「モーター（負荷）」へつながる専用の端子記号です。
「このU・V・W端子は、外のモーターを回すための出口だな」と特定できれば、立派な成功体験です。
3. 「その他（スイッチ等）」を見つける
盤内にずらりと並んでいる小さなリレー、ドア裏にある押しボタン、配線をつなぐ端子台などは、すべて電源から負荷への電気の流れを制御・中継するための「その他」に分類されます。
記号が1つ読めるだけで、現場の見え方が変わる
最初は「UVWがあるから、これはモーターへ行く負荷の線だな」「24PとN24があるからDC24Vの電源だな」と、1つか2つの記号を特定できるだけで100点満点です。
「ただの電線の束」だった制御盤が、意味を持った構造として見えてくる感覚をぜひ現場で味わってみてください。
実際の配線追いは次のステップでOK！
盤内の配線を1本ずつ追いかけたり、複雑な回路の動きを解明したりするには、電気図面（シーケンス図）の読み方などの知識が必要になります。まずは「端子記号で3つの要素を見分けられること」を目標にしましょう！
④ 電気初心者が現場で陥りがちな勘違い4選
「3つの要素の見分け方は分かりました！でも、現場で先輩の話を聞いていると、自分が思っていた電気のイメージと違うことが多くて戸惑います…。」
「その気持ち、痛いほど分かります！実は何を隠そう、私自身も昔は電圧と電流の違いがよく分かっていなかったんです。でも、その理由と本質に気づいてから現場の見え方がガラリと変わりました。」
勘違い1：「プラスからマイナスへ電気が流れる」と思い込んでいる
学校では「電気はプラスから出てマイナスへ流れる」と習いますが、現場で扱う電源の多くは交流（AC）です。
交流電源はプラスとマイナスが1秒間に何十回（50Hz/60Hz）も入れ替わっているため、一方向に電気が流れているわけではありません。

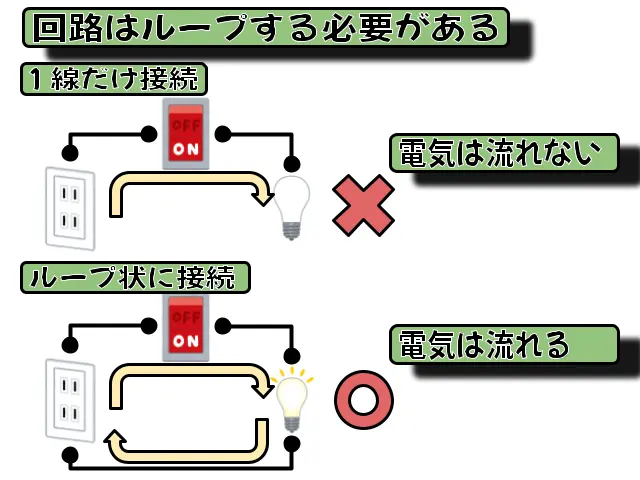

現場では「流れる方向」にこだわりすぎず、「電源から出て、負荷を通って、電源へ戻るひとくくりのループ（回路）ができているか」という視点で捉えるのがコツです。
勘違い2：回路が「開いている」「閉じている」の感覚が逆になっている
電気の世界では、回路がつながって電流が流れる状態を「回路が閉じる（クローズ）」、スイッチが切れて電流が止まる状態を「回路が開く（オープン）」と表現します。
日常会話の「ドアを開ける（開）」や「水道をひねる」といったイメージと感覚が逆になりやすいため、初心者が非常に混乱しやすいポイントです。
- 回路が開いている（Open） ＝ スイッチOFF（電気が流れない）
- 回路が閉じている（Close） ＝ スイッチON（電気が流れる）
言葉の定義として「電気がぐるっと巡る輪っか（回路）が閉じているかどうか」で覚えるようにしましょう。
勘違い3：電圧と電流をごちゃ混ぜにして考えている【筆者の失敗体験】
実は私も昔、「電圧と電流は同じようなもの」と勘違いしていた時期がありました。
「電圧があるなら電気が流れているはずだ」と思い込んでいたのですが、これが大きな間違いだったのです。
当時の私が理解できていなかったのは、「電圧は電気を押し出す『条件（準備）』に過ぎず、実際に『流れ（電流）』が生じて初めてエネルギーに変換される」という電気の根本的な仕組みでした。
- 電圧がある状態 ＝ コンセントに200Vが来ている（電気を流す準備ができているだけ）
- 電流が流れる状態 ＝ プラグを差し込みスイッチを「閉じる」ことで、初めて電気の「流れ」が生まれる
どれだけ高い電圧がかかっていても、回路が接続されて電流という「流れ」が生まれない限り、モーターが回ることもランプが点灯すること（エネルギーの変換）も絶対にありません。
「電圧＝準備」「電流＝実際の流れ（エネルギー変換）」という感覚が腹に落ちてから、私は現場の回路を一気に理解できるようになりました。
勘違い4：制御盤内の「端子台」をただの飾りだと思っている
初心者からすると、制御盤の底面にずらりと並んだ「端子台」は、単なる配線のまとめ役にしか見えないかもしれません。
しかし現場において端子台は、「盤の中（制御回路）」と「盤の外（現場機器や電源）」を切り離す境界線という非常に重要な役割を持っています。
先ほど紹介した「U・V・W」や「R・S・T」などの端子台も、盤の外にあるモーターや電源と安全につなぎ込むためのインターフェースです。
「端子台を見れば、盤の外とどうつながっているかが分かる」という意識を持つと、盤全体の構造がさらに見やすくなります。
盤内の配線と外部の配線をネジ留めなどで安全に接続・中継するための部品です。配線の整理だけでなく、メンテナンス時の切り離しや点検作業の拠点としても使われます。
⑤ よくある質問（FAQ）
「現場で制御盤を見ていると、他にも細かい疑問がたくヨツギさん浮かんできます……。」
「現場に入りたての頃は疑問だらけで当然です！初心者が特に迷いやすいポイントをQ&A形式でまとめたので、確認してみてくださいね。」
Q1. 制御盤の電源や負荷には、具体的にどんなものがありますか？
- 現場でよく使われる代表的な機器は以下の通りです。
- 電源の例：
- スイッチング電源（金属の箱型で、AC100/200VをDC24Vに変換する装置）
- トランス（変圧器）
- メインブレーカー（盤外から一番最初に入る電源）
- 負荷の例：
- モーター（ポンプやファンを回す機器。UVW端子に接続）
- 表示灯・パトライト（光や音で状態を知らせる）
- ヒーター（熱を発生させる）
- 電磁弁（エアーや水の流れを切り替える）
- リレーの「操作コイル」（電気を流すと内部が電磁石になる部分）
Q2. 見た目だけで「電源」か「負荷」か見分けられないときはどうすればいいですか？
- 「単体で電圧が出ているか」または「パーツの役割」で見分けることができます。
迷ったときは次の2つの基準を試してみてください。
- テスターで測定してみる（一番確実）
- 電源：負荷をつないでいない状態でも、単体で最初から「電圧（100Vや24Vなど）」がかかっている
- 負荷：単体では「0V」。電源とつないでスイッチが入ったときだけ電圧がかかる
- 「電気が入る側」か「電気を流す側」かで考える
- 例えばリレーの場合、内部の電磁石（コイル）は電気を受け取って働くので「負荷」です。一方、リレーのスイッチ（接点）部分は電気の通り道を切り替えるだけなので「その他（スイッチ）」に分類されます。
▼ 現場でのテスター（マルチメータ）の使い方を復習したい方はこちら
https://pikato-blog.com/how-to-tester
Q3. 制御盤の配線の色がバラバラなのはなぜですか？
- 配線の役割や電圧の種類をひと目で見分けるためです。
現場の制御盤では、電線の色によって役割が決まっています（例：AC電源回路は黒や赤、DC24Vのプラス回路は青、マイナス・コモン回路は青/白、アース線は緑/黄など）。
色分けされているおかげで、配線を1本ずつ追わなくても「これはDC24Vの電源ラインだな」と判別できるようになっています。
Q4. 制御盤の扉を開けるときに注意することはありますか？
- 必ずメインのブレーカー（開閉器）の状態を確認し、危険な高圧部に触れないことです。
盤内にはAC200Vや400Vといった高電圧が露出している箇所があります。初心者のうちは、必ず先輩の指示のもとで作業し、不用意に端子や裸線に触れないよう安全第一で行動しましょう。
⑥ まとめ：まずは「3つの要素」を見つけることから始めよう
「ゴチャゴチャして怖かった制御盤ですが、たった3つの要素（電源・負荷・その他）でできていると分かったら、なんだか自分にも理解できそうな気がしてきました！」
「その意識の変化こそが最大の第一歩です！最初から配線を全部追いかける必要はありません。現場で制御盤を開けたら、まずは知っている端子記号を1つ探すことから試してみてくださいね。」
本記事のポイントおさらい
- 複雑な制御盤も、本質は「電池と電球」と同じ
- どんなに線が多くても、やっていることは電気エネルギーを「光・運動・熱」などに変換しているだけです。
- 盤内は「電源」「負荷」「その他」の3つに分解する
- 役割でパーツを3つに分類するだけで、頭の中の整理が一気に進みます。
- 端子記号をヒントに小さな成功体験を作る
- 「24P/N24（電源）」や「UVW（モーター負荷）」など、読める記号を1つ見つけるだけで盤の見え方が変わります。
- 「電圧＝準備」「電流＝実際の流れ」と理解する
- 電圧がかかっているだけではエネルギー変換は起きません。スイッチが閉じて「電流（流れ）」が生まれて初めて機器が動きます。
ヨツギからのメッセージ
現場に配属されたばかりの頃、見慣れない制御盤を目の前にして「自分にこんな複雑なものが理解できるようになるのだろうか……」と不安になるのは当然のことです。
しかし、どれほど巨大で複雑な機械であっても、電気の原則はひとつしかありません。
まずは現場で制御盤を開けたとき、「あ、ここにUVW（モーター負荷）の端子があるな」「これがDC24Vの電源だな」と、知っているパーツをひとつだけ特定してみてください。
その小さな「分かった！」という成功体験の積み重ねが、現場での苦手意識を消し去り、あなたを確かな電気技術者へと成長させてくれます。
応援しています！
