先輩に『ヒューズが切れてるみたいだから見てきて』って言われたけど…どうすればいいんだろう？
ヨツギさん、ヒューズって切れたらすぐ交換すればいいんですか？
いや、まずは原因確認だな。
原因ですか？
ヒューズは設備を守るために切れる部品だ。原因を確認せず交換すると、またすぐ切れたり、機械を壊すこともある。
なるほど…ただ交換すればいいわけじゃないんですね。
現場でヒューズが切れていると言われたとき、どう対応すればよいか迷ったことはありませんか？
ヒューズは電気設備を守るための重要な安全装置です。
電気が流れすぎたときに回路を遮断し、機器の故障や事故を防ぐ役割があります。
しかし、ヒューズが切れたときに原因を確認せず交換してしまうと、同じトラブルが繰り返されることもあります。
ヒューズが切れたときは、すぐに交換するのではなく原因を確認することが大切です。
ヒューズは回路や設備を守るための保護装置であり、過電流や短絡などの異常が起きたときに回路を遮断します。
また、ヒューズを交換する場合は必ず電源を切り、安全を確認してから作業を行いましょう。
✅ヒューズが切れる原因
✅ヒューズが切れたときに確認するポイント
✅交換してよいか判断する基準
✅安全なヒューズ交換の方法
✅ヒューズとブレーカーの違い
電気設備のトラブルは突然起きることがあります。
ヒューズとは？
ヨツギさん、ヒューズが切れてるって言われたんですけど…ヒューズって何なんですか？
簡単に言うと、電気が流れすぎたときに回路を守るために切れる部品だな。
切れることで守ってるんですか？
そう。ヒューズの中の金属が溶けて回路を止める仕組みになっているんだ。
なるほど…電気設備の安全装置みたいなものなんですね。
ヒューズとは、電気回路に流れる電流が一定以上になったときに回路を遮断し、設備や配線を保護するための部品です。
ヒューズの内部には細い金属線が入っており、電流が流れすぎるとその金属が発熱して溶け、回路が切れる仕組みになっています。
例えば、機械の故障やショートなどによって大きな電流が流れると、そのままでは配線の発熱や設備の故障につながる可能性があります。
しかしヒューズがあることで、異常な電流が流れたときに回路を遮断し、被害が広がるのを防ぐことができます。
このようにヒューズは、電気設備を守るための安全装置として重要な役割を持っています。

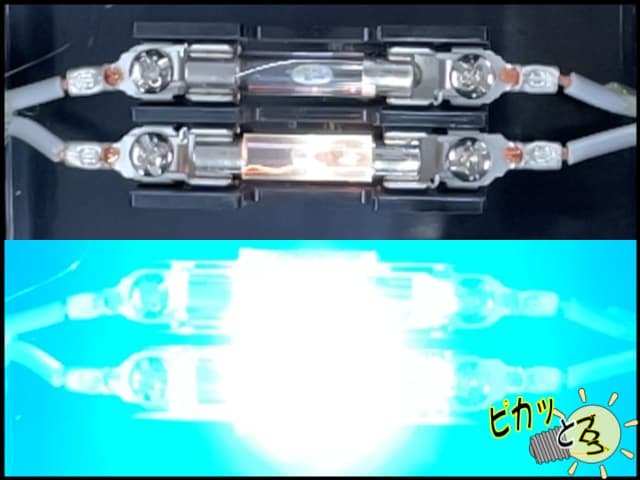

（筆者撮影）ヒューズ溶断の瞬間
ヒューズはなぜ切れる？
でもヨツギさん、ヒューズってどうして切れるんですか？
一番多いのは電気の流れすぎだな。
電気が流れすぎる？
そう。機械の故障やショートが起きると、大きな電流が流れてヒューズが溶ける。
設備を守るために先にヒューズが犠牲になるってことですね。
ヒューズは、回路に流れる電流が一定以上になると切れる仕組みになっています。
ヒューズの内部には細い金属が入っており、電流が流れすぎると発熱して溶け、回路を遮断します。
これは電気設備や配線を守るための安全機能です。
もしヒューズがなければ、大きな電流が流れ続けてしまい、配線の発熱や機械の故障につながる可能性があります。
ヒューズが先に切れることで、設備へのダメージを防ぐことができます。
つまりヒューズが切れるのは故障ではなく、回路や設備を守るための正常な動作ともいえます。

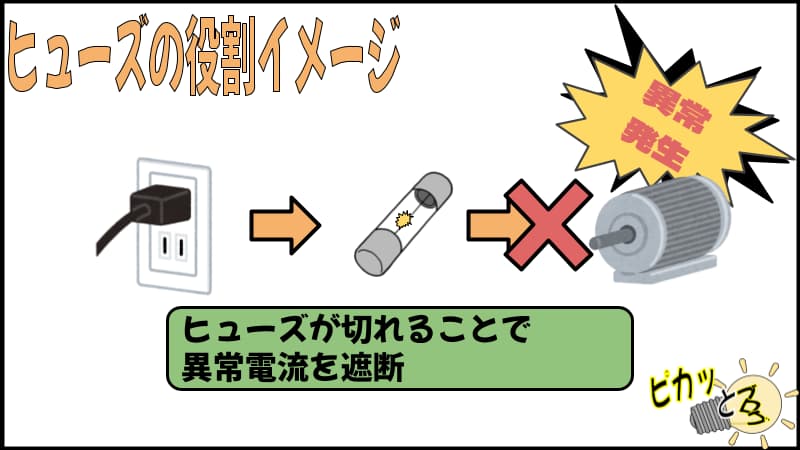

【筆者作成イラスト】ヒューズ保護のイメージ
ヒューズが切れる主な原因
ヒューズが切れる原因はいくつかありますが、代表的なものは次の4つです。
過電流
回路に流れる電流がヒューズの定格を超えると、ヒューズの内部の金属が発熱して溶断します。
機器の同時使用や負荷の増加などが原因で起こることがあります。
機械故障
モーターや機械設備が故障すると、通常より大きな電流が流れることがあります。
その結果、ヒューズが切れて設備を保護する場合があります。
配線トラブル
配線が傷ついたり、接続が緩んだりすると電気の流れが不安定になります。
場合によっては電流が増加し、ヒューズが切れる原因になることがあります。
短絡（ショート）
配線同士が直接触れてしまうと、大きな電流が一気に流れます。
この状態を短絡（ショート）といい、ヒューズが回路を保護するために切れることがあります。
ヒューズにはどんな種類がある？
ヒューズって全部同じものなんですか？
いや、いくつか種類がある。
どんなものがあるんですか？
よく見るのはガラス管のヒューズや、機械の中に入っているカートリッジ型だな。
場所によって使い分けてるんですね。
ヒューズにはいくつかの種類があり、用途や設備によって使い分けられています。
ホームセンターなどでも、いくつかのタイプのヒューズを見ることができます。
ガラス管ヒューズ
ガラスの筒の中に金属線が入っているタイプのヒューズです。
内部が見えるため、金属線が切れているかどうかを目視で確認できる場合があります。
電子機器や小型の機械などでよく使用されています。
ガラス管ヒューズにはサイズの違いがあり、直径と長さで区別されます。
代表的なものには「5×20mm」「6.3×30mm」などがあり、見た目が似ていてもサイズが違うと取り付けできない場合があります。
交換する際は、定格電流だけでなくサイズも確認することが大切です。
消弧剤入りヒューズ
ヒューズ内部に消弧剤（しょうこざい）が入っているタイプです。
ヒューズが切れたときに発生するアーク（火花）を抑える役割があり、比較的大きな電流を扱う回路で使用されます。
ガラス管ヒューズと同じようにサイズの種類があり、直径と長さによって区別されます。
見た目が似ていてもサイズが違うと取り付けできない場合があるため、交換時にはサイズの確認が必要です。
また、内部に消弧剤が詰まっているため、ヒューズが切れていても外見では判断できないことがあります。
そのため、ヒューズ切れを確認する場合は取り外してテスターを使用して導通チェックを行う方法が確実です。
爪付きヒューズ
金属の爪が付いた形状のヒューズで、古い設備や分電盤などで見かけることがあります。
溶断すると外観が変形していることが多く、比較的見た目でも判断しやすいタイプです。
爪付きヒューズは、定格電流（アンペア）だけでなく、端子のサイズや取り付けピッチが異なる場合があります。
そのため、同じアンペアでもヒューズホルダーに取り付けできないことがあります。
交換する際は、アンペアだけでなくヒューズの形状や端子サイズも確認することが大切です。
温度ヒューズ
電流ではなく温度が一定以上になると切れるヒューズです。
家電製品やヒーターなどの過熱防止のために使用されています。
このようにヒューズにはさまざまな種類がありますが、どのタイプも電気回路や設備を守るという役割は共通しています。
ヒューズが切れた時に確認すること
ヒューズが切れていたら、すぐ交換していいんですか？
いや、まず原因を確認する。
原因ですか？
機械の故障や配線のショートが起きてる場合もあるからな。
原因を見ないで交換すると、またすぐ切れる可能性があるってことですね。
回路のショート（短絡）
配線同士が直接触れてしまうと、大きな電流が一気に流れます。
この状態を短絡（ショート）といい、ヒューズが切れる原因になります。
地絡
配線が機器の金属部分や地面に接触して電気が逃げてしまう状態です。
設備によってはヒューズが切れる原因になることがあります。
過電流
機械の故障や負荷の増加によって、回路に流れる電流がヒューズの定格を超えるとヒューズが切れることがあります。
漏電
配線の劣化や損傷によって電気が外部に漏れる現象です。
場合によってはヒューズが切れる原因となることがあります。
このようにヒューズが切れる背景には、回路や設備の異常が隠れていることがあります。
そのためヒューズを交換する前に、原因となるトラブルが起きていないか確認することが重要です。
交換しても良いのか判断の基準
原因が分からないときでも交換していいんでしょうか？
基本は原因が分かってからだな。
やっぱり危ないですか？
回路のトラブルが残っていると、またヒューズが切れることもあるからな。
ヒューズが切れた場合、原因を確認したうえで交換してよいか判断することが大切です。
例えば次のような場合は、ヒューズの交換で復旧できる可能性があります。
・ヒューズの劣化が原因だった場合
一方で、次のような場合は注意が必要です。
・機械が異常な動きをしている
・交換してもすぐヒューズが切れる
このような場合は、回路や設備のトラブルが起きている可能性があります。
また、ヒューズの交換は電気設備に関わる作業のため、安全に十分注意する必要があります。
判断に迷う場合は無理に交換せず、専門業者に相談することも検討しましょう。
業務で設備を扱っている場合は、自己判断で作業を進めず、上司や責任者に確認することが大切です。
安全な交換の仕方
じゃあ実際に交換するときはどうすればいいんですか？
まず電源を切る。これが一番大事だ。
電源を切ってから交換ですね。
それから切れたヒューズを確認して、同じ種類と容量のものに交換する。
安全確認が大事なんですね。
ヒューズを交換する場合は、安全に十分注意して作業を行う必要があります。
まず作業前に必ず電源を切り、回路に電気が流れていない状態にします。
電源が入ったまま作業すると、感電や設備の故障につながる可能性があります。
次に、切れているヒューズを取り外し、同じ定格電流（同じアンペア）のヒューズを準備します。
異なるアンペアのヒューズを使用すると、回路を正しく保護できなくなる可能性があります。
新しいヒューズを取り付けた後は、周囲に異常がないことを確認してから電源を入れます。
電源を入れた直後に再びヒューズが切れる場合は、回路や設備に異常がある可能性があります。
ヒューズ交換は比較的簡単な作業に見えますが、安全確認をしながら慎重に作業することが大切です。
具体的なヒューズ交換の基本手順
① 電源を切る
作業前に必ず電源を切り、回路に電気が流れていないことを確認します。
② ヒューズを交換する
切れているヒューズを取り外し、同じ定格電流（同じアンペア）のヒューズを取り付けます。
③ 電源を入れて確認する
交換後は設備の異常がないことを確認してから電源を入れます。再びヒューズが切れる場合は回路トラブルの可能性があります。
ヒューズ交換でよくある失敗例3選
ヒューズは小さな部品ですが、確認不足のまま交換するとトラブルにつながることがあります。
ここでは、実際に現場で起こりやすいヒューズ交換の失敗例を紹介します。
原因を確認せず交換してヒューズを使い切ってしまった
ヒューズが切れたため交換したところ、すぐにまたヒューズが切れてしまったことがあります。
原因を確認しないまま交換を繰り返した結果、交換用のヒューズの在庫がなくなり設備が止まってしまいました。
ヒューズが切れるときは、回路や設備に異常が起きている場合もあります。
そのため、交換する前に原因を確認することが重要です。
アンペアを確認せず交換して注意された
ヒューズには定格電流があり、同じアンペアのものを使用する必要があります。
新人のころ、アンペアを確認せずヒューズを交換してしまい、上司に注意されたことがあります。
もし定格の違うヒューズを使用すると、回路を正しく保護できなくなる可能性があります。
ヒューズを交換するときは、必ず同じ定格電流のヒューズを使用するようにしましょう。
ヒューズのサイズや種類が違い交換できなかった
交換用のヒューズを用意したものの、サイズや形状が違っていて取り付けできなかったこともあります。
ヒューズにはさまざまなサイズや種類があり、見た目が似ていても互換性がない場合があります。
交換用ヒューズを準備する際は、サイズや種類も確認することが大切です。
FAQ：ヒューズに関する初心者のよくある質問
ヒューズは劣化で切れることもある？
ヨツギさん、ヒューズって古くなると切れることもあるんですか？
可能性はあるな。ただし、それだけとは限らない。
どういうことですか？
ヒューズは設備を守るために切れる部品だから、何か異常が起きていることも多い。
ヒューズは長期間使用すると、内部の金属が劣化して切れることがあります。
ただし、多くの場合は
などの原因で切れている可能性があります。
ヒューズが切れたときは、単なる劣化と決めつけず、設備や配線に異常がないか確認することが大切です。
違うアンペアのヒューズを入れてもいい？
ヨツギさん、同じヒューズが無かったら違うアンペアのものを入れてもいいんですか？
それは絶対にやめた方がいい。
どうしてですか？
ヒューズは決められた電流で切れるように設計されているからだ。
ヒューズを交換するときは、必ず同じアンペア（同じ定格電流）のものを使用します。
例えば5Aのヒューズの代わりに10Aのヒューズを入れてしまうと、本来ヒューズが切れるはずの電流でも回路が遮断されなくなります。
その結果、配線の発熱や機器の故障につながる可能性があります。
ヒューズは設備を守るための安全装置なので、必ず同じ定格のものを使用するようにしましょう。
ヒューズとブレーカーの違いは？
ヨツギさん、ヒューズとブレーカーって何が違うんですか？
どちらも電気設備を守る装置だけど、仕組みが違うんだ。
仕組みですか？
ヒューズは溶けて回路を止める。ブレーカーはスイッチが動いて電気を止める。
ヒューズとブレーカーは、どちらも電気設備を保護するための装置ですが、動作の仕組みが異なります。
ヒューズは電流が流れすぎると内部の金属が溶けて回路を遮断します。そのため、一度切れると交換が必要になります。
一方、ブレーカーは内部のスイッチが動いて回路を遮断する装置です。原因が解消されれば、スイッチを戻して復旧できることが多いです。
つまり
・ヒューズ → 溶断して回路を遮断する（交換が必要）
・ブレーカー → スイッチで回路を遮断する（復旧できる）
という違いがあります。
まとめ
ヒューズは電気設備を守るための重要な安全装置です。
電流が流れすぎたときに回路を遮断し、配線や機械の故障、事故を防ぐ役割があります。
ヒューズが切れたときは、すぐに交換するのではなく、まず原因を確認することが大切です。
過電流や短絡、機械故障、配線トラブルなどが起きている可能性もあるためです。
また、ヒューズを交換する際は必ず電源を切り、安全を確認してから作業を行いましょう。
この記事のポイントをまとめると次の通りです。
・ヒューズが切れたら原因を確認する
・交換するときは電源を切って安全に作業する
ヒューズは小さな部品ですが、電気設備を守る大切な役割を持っています。
正しい対応を知っておくことで、安全に設備を扱うことができます。
